توضیحات محصول

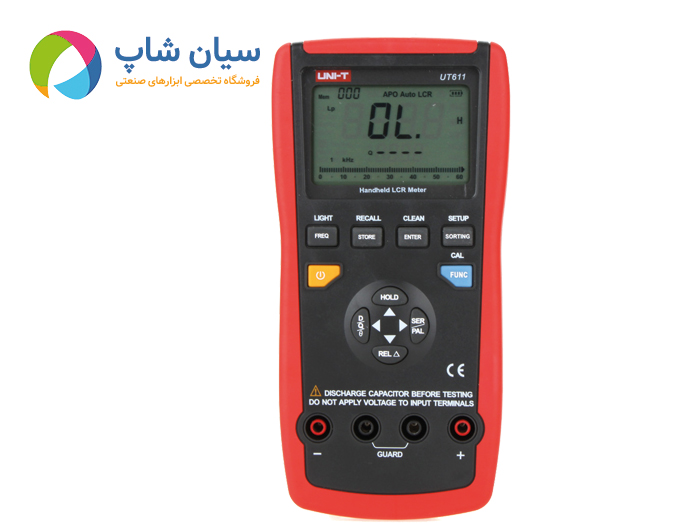

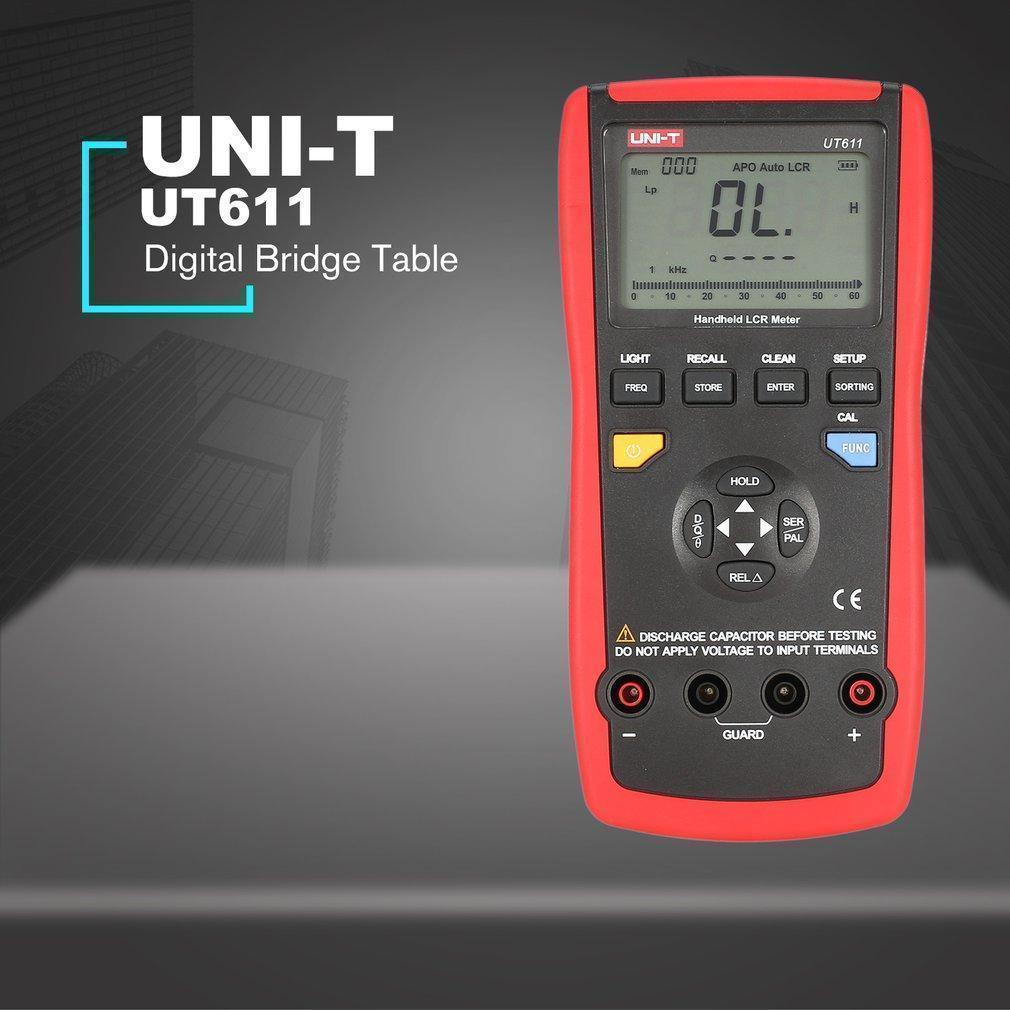

قیمت ،خرید .دستگاه LCRمتر UNI-T UT611
دستگاه LCRمتر UNI-T UT611 یک اندازه گیری پیشرفته برای اندازه گیری مقدار مقاومت ،ظرفیت خازنی و اندوکتانس .یک LCR متر میتواند برای مشخص کردن مقاومت ظاهری،مقاومت پیچیده ی ایجاد شده توسط جریان های متناوب مورد استفاده قرار بگیرد.LCR متر جریان،ولتاژ و زاویه فاز را اندازه میگیرد و مقادیر متقابل lcr را محاسبه میکند که میتواند به صورت های مختلفی نظیر r،zوx رادر یک نمودار مدار سریالی ls یا rs یا نمودار موازی lp اندازه گیری کند . ویژگی های پیشرفته دستگاه می توان به اندازه گیری به صورت سری و موازی ،ضریب کیفیت ،زاویه فاز ،اندازه گیری مقاومت DC معادل و همینطور اندازه گیری فرکانس به پنج نوع مختلف در ولتاژ های AC از قابلیت های دیگر این محصول می باشند .
مشخصات فنی LCRمتر UNI-T UT611
- رنج اندازه گیری جریان مغناطیسی(اندوکتانس):60uH تا 200H
- رنج اندازه گیری ظرفیت خازنی : 600pF تا 10mF
- رنج مقاومت:60 اهم تا 20 مگا اهم
- فرکانس تست : 100Hz/120Hz/1KHz/10khz
- ولتاژ تست:0.5Vrms
- تعداد نمایش:6000
- تعداد نمایشD/Q: 1000
- رزولیشن D/Q:0.001
- دارای نوار26بخشی آنالوگ
- قابلیت انتخاب 5 فرکانس تست (100Hz،120Hz،1KHz،10KHz،100KHz)
- نگهدارنده اطلاعات
- نور پس زمینه ال سی دی و خاموش شدن خودکار
- حالت انتخاب هوشمند برای انتخاب حالت سریع
جهت دانلود راهنمای کاربری به پایین صفحه مراجعه نمائید .
جدول کلی مشخصات دستگاه LCRمتر UNI-T UT611
|
ویژگی ها محدوده
|
محدوده
|
UT611
|
|
اندوکتانس (H)
|
600uH~200H
|
±(0.4%+2)
|
|
ظرفیت(F)
|
600pF~10mF
|
±(0.4%+2)
|
|
مقاومت (Ω)
|
60Ω~20MΩ
|
±(0.4%+2)
|
|
تست فرکانس(Hz)
|
100Hz/120Hz/1kHz/10kHz
|
√
|
|
ولتاژ کاری
|
0.5Vrms
|
√
|
|
تست پارامتر
|
L/C/R/DCR/Q/D/θ/ESR
|
√
|
|
ویژگی قسمت ها
|
|
شمارش نمایشگر
|
|
6000
|
|
D/Q شمارش نمایشگر
|
|
1000
|
|
D/Q رزولوشن
|
0.001
|
√
|
|
رنج اتومات
|
|
√
|
|
تست واقعی فرکانس وزمان نمایشگر
|
|
√
|
|
حالت اندازه گیری
|
سری/موازی
|
√
|
|
خاموش شدن خودکار صفحه
|
|
√
|
|
نشانگر سطح پایین باتری
|
≤6.8V
|
√
|
|
فریز اطلاعات
|
|
√
|
|
حالت نسبی
|
|
√
|
|
USB رابط
|
|
|
|
USB درگاه/ذخیره سازی اطلاعات کامپیوتر
|
|
|
|
ذخیره اطلاعات
|
|
1000
|
|
LCD نور پس زمینه
|
|
√
|
|
بارگراف انالوگ برای نمایش مقادیر
|
|
30
|
|
توابع مقایسه
|
|
√
|
|
توابع کالیبراسیون
|
|
√
|
|
خروجی مقاومت ظاهری
|
120Ω
|
√
|
|
اندازه گیری و چک کردن به صورت اتوماتیک LCR
|
|
√
|
|
مشخصات عمومی دستگاه
|
|
تغذیه
|
9V battery (6F22) or USB
|
|
نمایشگر
|
40mm x 63mm
|
|
رنگ دستگاه
|
Red and grey
|
|
وزن دستگاه
|
374g
|
|
ابعاد دستگاه
|
96mm x 193mm x 47mm
|
|
لوازم جانبی استاندارد
|
Battery, SMD test clamp
|
|
لوازم جانبی اختیاری
|
USB power adaptor
|
