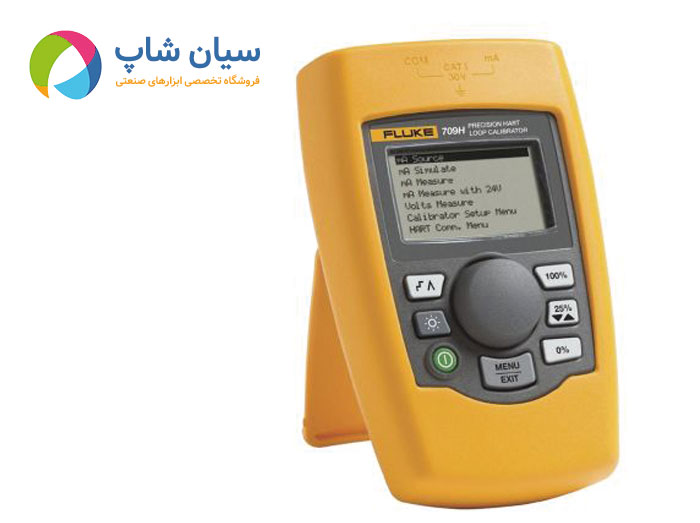

هارت تستر و لوپ کالیبراتور فلوک مدل Fluke 709H
Fluke 709H Precision Loop Calibrator with HART Communications / Diagnostics
پروتکل ارتباطی تجهیزات سایت با سیستم کنترل برمبنای سیگنالهای صنعتی استاندارد ۴~۲۰ mA میباشد, که همراه با آن اطلاعات دیجیتال نیز ارسال می گردد. بعبارت دیگر در این پروتکل انتقال سیگنال آنالوگ استاندارد بهمراه اطلاعات دیجیتال بصورت همزمان و از طریق یک زوج سیم صورت میپذیرد.با توجه به رشد تکنولوژی و استفاده از ریزپردازنده در تجهیزات ابزاردقیق , امروزه کلیه سازندگان تجهیزات ابزاردقیق و سیستم کنترل , تجهیزات مبتنی بر HART را در زمره تولیدات خود دارنداز سالهای آغازین , انتقال اطلاعات بر پایه سیگنالهای میلی آمپر بوده که معروفترین آن ۴~۲۰ mAمیباشد. لذا اکثر سازندگان سیستمهای کنترل , تجهیزات خود را برپایه دریافت این سیگنال استاندارد ساخته اند و اطلاعات موجود در سایت توسط تجهیزات و از طریق یک زوج سیم برای سیستم کنترل فرستاده میشود. این محصول ساخت کمپانی فلوک امریکا بوده که به مدت یک سال گارانتی و پنج سال خدمات پس از فروش ارائه میشود.
از جمله ویژگی های دستگاه :
انتقال سریع داده های کالیبراسیون : توسط کابل و نرم افزار آپشنال فلوک 709H/Track میتوانید داکیومنت هایی شامل داده های ترانسمیترهای هارت را در فایل های (.csv) (.txt) داشته باشید.
دیتالاگ و ثبت مقادیر داده های روی یک ترنسمیتر مشخص جهت عیب یابی : قابلیت log داده ها با وقفه های یک تا 60 ثانیه و ظرفیت ثبت 9800 رکورد یا تعداد 99 سشن (ثبت نشست های موقت)

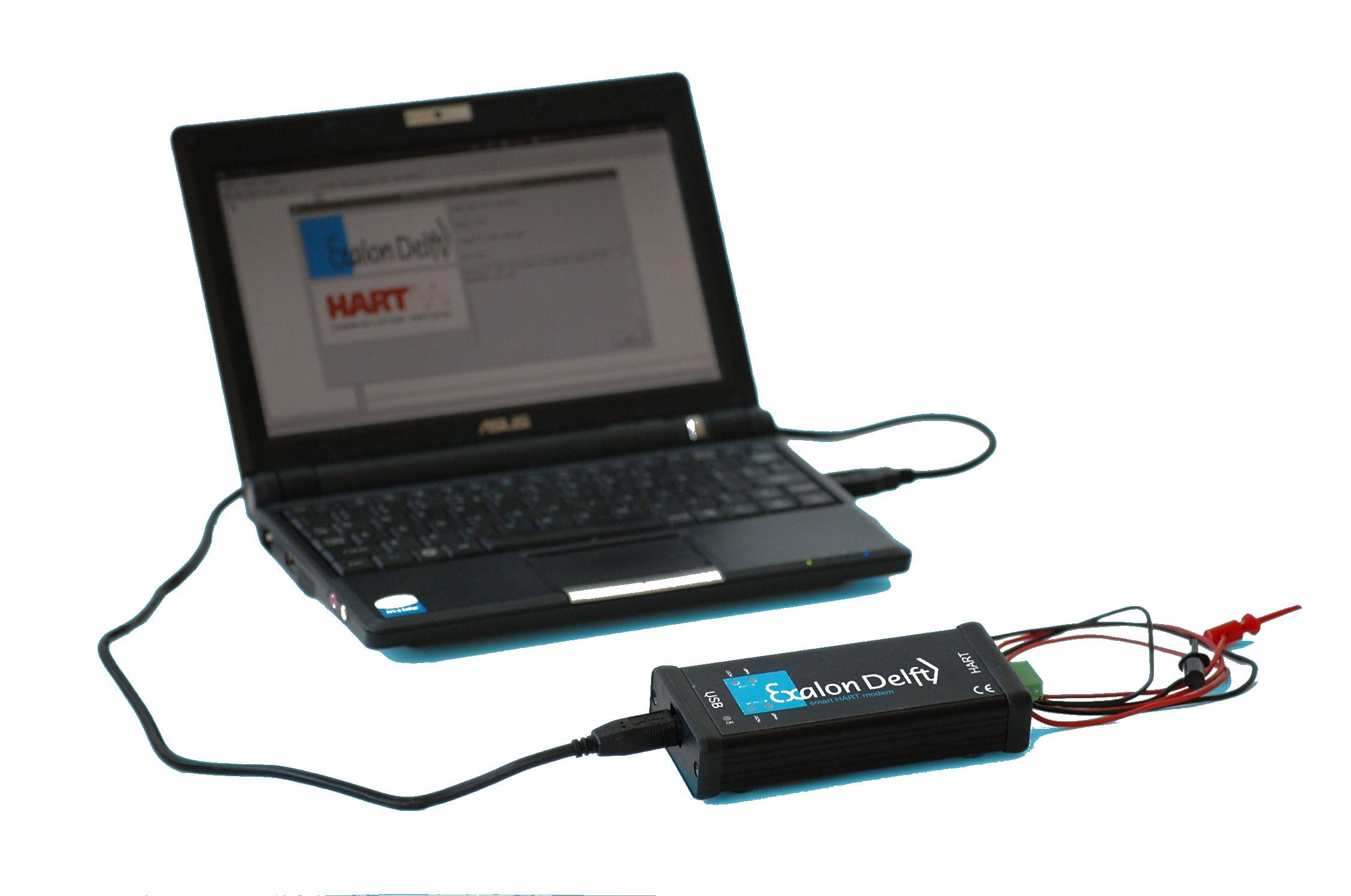

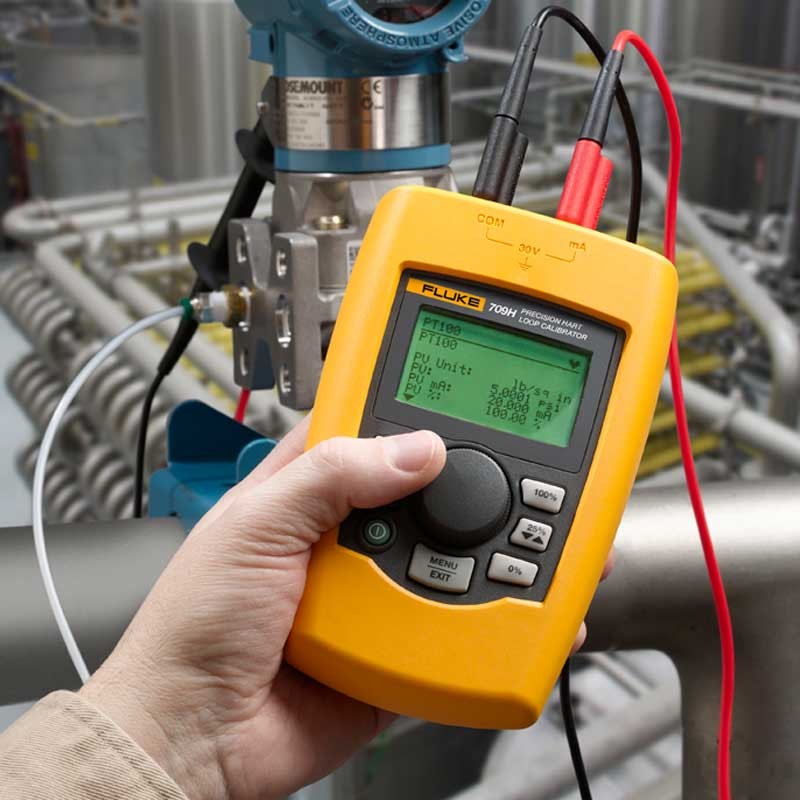

در مد ارتباطی کالیبراتور، امکان مشاهده اطلاعات دستگاه، انجام تست های عیب یابی و کالیبراسیون دقیق به کاربر داده میشود. میتوان دستگاه را به مودم های هارت متصل کرده و ارتباطات با کامپیوتر را برقرار کرد .مودم های هارت در انواع بلوتوثی و usb موجود میباشد. دستگاه Fluke 709H هر تکنسین را قادر می سازد که دستگاه های HART را سرویس و پشتیبانی کند.
کار با این کالیبراتور فلوک بسیار راحت است، دستگاه با در نظر گرفتن راحتی حین کار ساخته شده از این رو کاربر میتواند روی کالیبراسیون متمرکز شود، دکمه ها با دسترسی راحت و همچنین دستگیره چرخشی باعث تنظیم سریع میشود. جلد محافظ دستگاه و نور پس زمینه را هم میتوان کنار این ویژگی های عنوان کرد.
سایر ویژگی های کالیبراتور عیب یابی و هارت فلوک آمریکا مدل Fluke 709H
- رنج اندازه گیری میلی آمپر : ۰ تا ۲۴ میلی امپر
- رنج اندازه گیری ولتاژ: ۰ تا ۳۰ ولت DC
- تغذیه باطری ۶ ولت
- وضوح تصویر ۱ میکروآمپر
- دارای رزولوشن 1 µA در محدوده های میلی آمپر و 1 mV در محدوده های ولتاژ
- کار با شش عدد باتری AAA استاندارد
- نیاز به تنها دو عدد سیم رابط در تمام اندازه گیری ها
- قابلیت تنظیم span در محدوده (0 تا 20 mA یا 4 تا20 mA)
مشخصات فنی کالیبراتور با پروتکل ارتباطی HART مدل FLUKE 709H
| قابلیت |
mA source, mA simulate, mA read, mA read/loop power, and volts read. |
| محدوده |
mA (0 to 24 mA) and Volts (0 to 30 V DC) |
| رزولوشن |
1 µA on mA ranges and 1 mV on voltage range |
| دقت |
0.01% ± 2 counts, all ranges (@23° ± 5°C) |
| محدوده دمای کاری |
-10°C to 55°C (14°F to 131°F) |
| محدوده رطوبت |
10 to 95% non-condensing |
| ایستایی و پایداری و مقاومت |
20 ppm of F.S. /°C from -10°C to 18°C and 28°C to 55°C |
| نمایشگر |
128 x 64 pixels, LCD Graphic w/backlight, .34 high digits |
| منبع تغذیه |
6 AAA alkaline |
| باتری |
40 hours typical |
| ولتاژ مطابق با حلقه |
24 V DC @ 20mA |
| مقاومت در برابر اورلود ولتاژ |
240 V AC |
| مقاومت در برابر اضافه بار - اورلود جریان |
28 mA DC |
| استاندارد EMC |
EN61326 Annex A (Portable Instruments) |
| ابعاد (L x W x D) |
15 x 9 x 3 cm (6 x 3.6 x 1.3 in) |
| وزن |
0.3 kg (9.5 oz) |
| لوازم جانبی همراه سفارش |
NIST traceable calibration certificate with data, batteries, test leads, and manual |

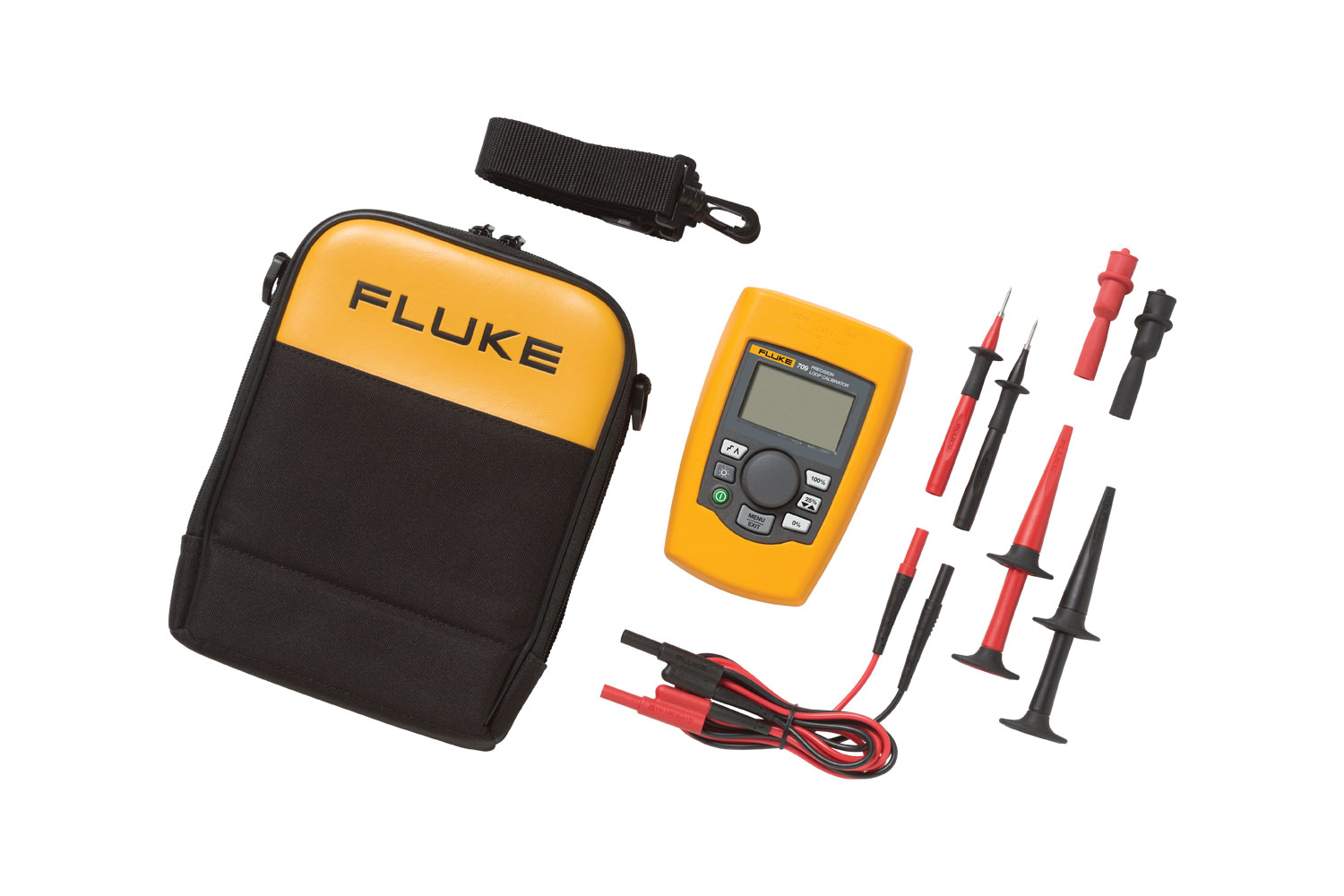

Fluke 709H Precision Loop Calibrator with HART Communications / Diagnostics
Includes:
- 754-8016 Alligator Clip Set
- 75X-8014 Stackable Lead Set
- TP220-4201 Test Probes
- AC280-5001 SureGrip Hook Clips
- Soft Case
- Six AAA Batteries (Installed)
- Product Manual CD-ROM
- Quick Reference Guide
- Safety Information
Accessories : Fluke 709H Precision mA Loop Calibrator with HART Communications /Diagnostics
Cases (5)
Fluke C100 Universal Carrying Case
Fluke C195 Case
Fluke C25 Large Soft Case for DMMs
Fluke C800 Meter and Accessory Case
Fluke CAMO-C25 Camouflage Carrying Case
Clips (6)
Fluke AC220 SureGrip™ Alligator Clips
Fluke AC280 SureGrip™ Hook Clips
Fluke AC283 SureGrip™ Pincer Clips
Fluke AC285 SureGrip™ Alligator Clips
Fluke AC87 Heavy Duty Bus Bar Clip Set
Fluke AC89 Heavy Duty Insulation Piercing Test Clip
Automotive (1)
Fluke PV350 Pressure Vacuum Module
Probes (1)
Fluke 80T-150UA Universal Temperature Probe
Visual IR thermometers (1)
Fluke 80TK Thermocouple Module
Test leads (4)
Fluke TL220 SureGrip™ Industrial Test Lead Set
Fluke TL221 SureGrip™ Test Lead Extension Set
Fluke TL223 SureGrip™ Electrical Test Lead Set
Fluke TL224 SureGrip™ Insulated Test Leads
Test probes (1)
Fluke TP80 Electronic Test Probes
