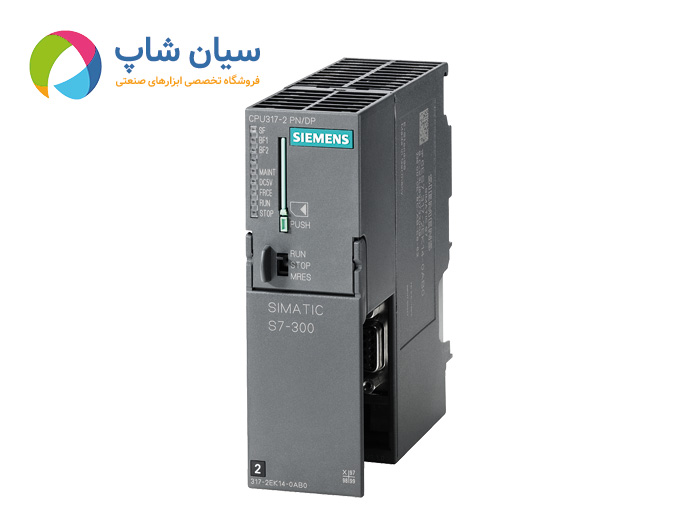

پی ال سی زیمنس مدل SIMATIC S7-300 CPU 317-2 PN/DP

پی ال سی زیمنس مدل SIMATIC S7-300 CPU 317-2 PN/DP

پی ال سی زیمنس مدل  SIMATIC S7-300 CPU CPU 317-2 PN/DP یکی از کنترل کنندهای منطقی و قابل برنامه ریزی کمپانی  معروف زیمنس از خانواده S7-300 است  که قابلیت کنترل تجهیزات مکانیکی کارخانه جات و صنایع را به کمک برنامه های منطقی و از پیش طراحی شده برای شما فراهم می کند.

امروزه PLC های کمپانی زیمنس با قابلیت اطمینان بالا در  تمامی صنایع نظیر صنایع اتومبیل سازی، لاستیک سازی، فرآوری پلاستیک و سایر مواد، صنایع شیمیایی و غذایی، صنعت حمل و نقل ، تولید و تبدیل انرژی نظیر صنایع هسته ای و … وتمامی صنایع سبک و سنگین در سرتاسر جهان گامی بلندی برای اتوماسیون صنعتی برداشته است.

انواع پی ال سی های زیمنس خانواده SIMATIC S7-300   که 7 پردازنده نیز برای محدوده دمای محدوده دمای -25 تا +60 درجه سانتیگراد موجود است با عملکرد های رتبه بندی شده برای برای طیف گسترده برنامه های مختلف که Cpu های استاندارد شامل (CPU 312, CPU 314, CPU 315-2 DP, CPU 315-2 PN/DP , CPU 317-2 DP, CPU 317-2 PN/DP, CPU 319-3 PN/DP) و دیگر تجهیزات مرتبط با اتوماسیون صنعتی  و ابزار دقیق با بهره گیری از بهترین قطعات در ساخت به پشتوانه برند معتبر company siemens در فروشگاه آنلاین سیان شاپ همراه با گارانتی معتبر و خدمات پس از فروش عرضه می شوند.

ویژگی های فنی  پی ال سی زیمنس مدل SIMATIC S7-300 CPU 317-2 PN/DP

بررسی کلی

پی ال سی زیمنس مدل  CPU 317-2 PN/DP شامل حافظه برنامه با حجمی وسیع در سیستم هایی استفاده می شود که ساختار اتوماسیون توزیع شده و همچنین متمرکز از حیث ورودی ها و خروجی ها می باشند . این سری از دستگاه را می توان  کنترلر متمرکزی در خطوط تولید و یا به عنوان کنترلر دستگاه هایی با پیش نیاز سرعت ماشین کاری مورد استفاده قرار داد .
برای انجام وظایف اتوماسیون متقابل در ماشین سری، ماشین مخصوص و ساخت کارخانه به صورت کنترلگر مرکزی در خطوط تولید با ورودی  و خروجی مرکزی وتولید شدهقدرت بالا درپردازش  ریاضی باینری  و شناور نقطه  را نیز دارد .

رابط PROFINET با 2 پورت سوئیچ

PROFINET ورودی وخروجی  کنترل کننده برای عامل  ورودی و خروجی توزیع شده در PROFINET
PROFINET I-Device برای اتصال CPU به عنوان دستگاه هوشمند PROFINET تحت کنترل SIMATIC یا شخص ثالث PROFINET I / O
اطلاعات توزیع شده در اتوماسیون مبتنی بر جزء (CBA) در PROFINET
پروکسی PROFINET برای دستگاه های هوشمند در PROFIBUS DP در اتوماسیون مبتنی بر کامپوننت (CBA)
سرور وب یکپارچه با امکان ایجاد صفحات وب تعریف شده توسط کاربر
رابط MPI / PROFIBUS DP ترکیبی  master /salve
حالت منحصر به فرد در PROFIBUS و PROFINET
به صورت اختیاری از ابزارهای مهندسی SIMATIC پشتیبانی می کند
حافظه مورد نیاز برای استفاده از CPU مموری میکرو بکار گرفته می شود

کاربرد :

پی ال سی زیمنس مدل  CPU 317-2 PN/DP با یک حافظه برنامه بزرگ است. این در تاسیسات استفاده می شود که ساختارهای اتوماسیون را علاوه بر یک I / O متمرکز توزیع می کنند. برای مثال می توان از آن به عنوان یک کنترل کننده مرکزی یا به عنوان کنترل کننده ماشین با الزامات سختگیرانه در سرعت ماشینکاری را در خطوط تولید استفاده کرد .

از نظر  چارت کمیتی برای مورد استفاده قراردادن  Tools Engineering SIMATIC بهینه شده است، برای  مثال:

برنامه نویسی با SCL+
برنامه نویسی کنترل توالی با S7-GRAPH
علاوه بر این، CPU یک پلت فرم ایده آل برای وظایف ساده تکنولوژی در نرم افزار ارائه می دهد، به عنوان مثال:

کنترل حرکت آسان
راه حل وظایف کنترل حلقه بسته با بلوک های STEP 7 یا نرم افزار در زمان اجرا کنترل استاندارد PID / Modular PID
با استفاده از SIMATIC S7-PDIAG می توان تشخیص فرآیند را توسعه داد.

امکانات ترکیبی یکپارچه از CPU اجازه می دهد بدون نیاز به قسمت های اضافی، روش های اتوماسیون شبکه به کار رود.

طراحی :

پی ال سی زیمنس مدل  CPU 317-2 PN/DP مجهز به :
میکروپروسسور؛ پردازنده می تواند زمان اجرای تقریبا حدود 25 ناسازگاری در هر دستورالعمل باینری و در هر دستورالعمل شناور  160 نانو ثانیه می باشد. پروتکل CPU 317-2 PN / DP در مورد سرعت پردازش بسیار قدرتمند است، به خصوص در صورتی که دستورات کلمه یا دو کلمه و فرمان های 32 بیت ثابت نقطه مورد نظر است.
یک مگابایت(1 MB) حافظه رم  (مطابق با حدود 340 k دستورالعمل)
رم گسترده برای اجزای برنامه مربوط به اجرای، فضای کافی برای برنامه های کاربر فراهم می کند

• کارت مموری میکرو حداکثر 8 MB به عنوان حافظه بار برای این برنامه همچنین اجازه می دهد پروژه در CPU ذخیره شود (همراه با نمادها و نظرات) و می تواند برای ذخیره سازی داده ها و مدیریت دستور العمل استفاده شود.
  قابلیت انعطاف پذیر؛
  حداکثر 32 ماژول (پیکربندی 4 مرحله ای)
  رابط ترکیبی MPI / DP
  درگاه ارتباطی PROFIBUS DP
  رابط اترنت

نشانگر وضعیت و خطا؛
LED ها نشان می دهد سخت افزار، برنامه نویسی، زمان، خطاهای I / O و خطوط اتوبوس و وضعیت های عملیاتی مانند RUN، STOP و راه اندازی.
توابع تست؛
PG برای نشان دادن حالت سیگنال در هنگام اجرای برنامه استفاده می شود، برای تغییر متغیرهای فرایند به طور مستقل از برنامه کاربر و خروجی محتویات حافظه مورد استفاده قرار داد.

مشخصات عمومی پی ال سی زیمنس مدل SIMATIC S7-300، CPU 317-2 PN/DP
