توضیحات محصول

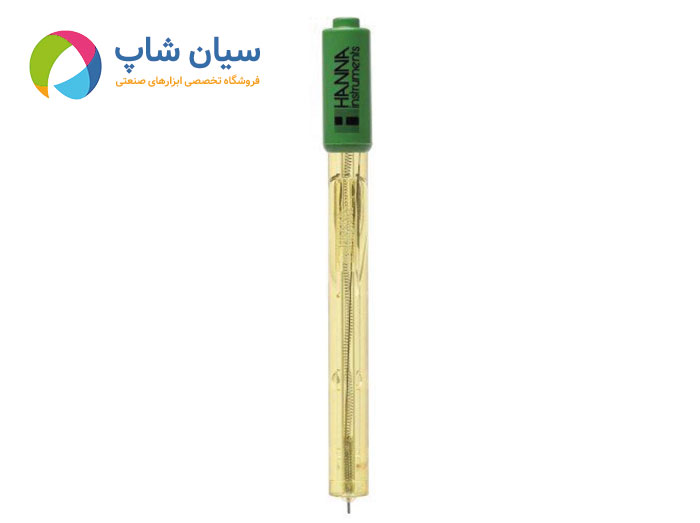

الکترود ORP با کانکتور BNC مدل هانا HANNA HI3230B
الکترود ORP با کانکتور BNC مدل هانا HANNA HI3230B HI3230B یک الکترود ORP تک اتصالی با بدنه PEI و کانکتور BNC است. این الکترود دارای یک اتصال سرامیکی واحد در سلول مرجع خارجی است. پین حسگر ORP از پلاتین ساخته شده است. این تجهیز برای اندازه‌گیری ORP در پروژه های کنترل کیفیت و آب شهری ایده‌آل کاربرد دارد.
- بدنه بادوام PEI
- الکترولیت ژل
- پین سنسور پلاتینی
برخی از ویژگی های الکترود ORP سنسور سوزنی هانا HANNA HI3230B
استفاده از سنسور سوزنی پلاتین
سنسور ORP پروب HI3230B از پلاتین ساخته شده است. یک سنسور ORP باید از نظر شیمیایی بی اثر باشد. نمی تواند خود به خود اکسید یا احیا شود. همچنین باید دارای ویژگی های سطحی مناسب برای ارتقای تبادل سریع الکترون باشد، خاصیتی که به عنوان چگالی جریان تبادلی بالا شناخته می شود. دو فلز نجیب برای این منظور به خوبی کار می کنند: پلاتین خالص و طلای خالص هر دو در ساخت حسگرهای ORP استفاده می شوند. سنسور پلاتین اغلب ترجیح داده می شود زیرا تولید آن از نظر مکانیکی ساده تر و ایمن تر است. پلاتین را می توان به شیشه جوش داد و ضریب حرارتی یکسانی دارد. سیگنال سنسور پلاتین از طریق بدنه الکترود منتقل می شود و همراه با سیگنال مرجع به سمت دستگاه اندازه گیری هدایت می شود.
استفاده از پلاستیک پلی‌اترایمید Polyetherimide) PEI) در ساخت بدنه
بدنه HI3230B از رزین پلی اتریمید (PEI) تشکیل شده است. پلی اتریمید PEI برای طیف گسترده ای از کاربردها مناسب است و به دلیل دوام در اندازه گیری های میدانی برتری دارد. پلاستیک PEI یک پلاستیک با کیفیت است که از نظر شیمیایی در برابر بسیاری از مواد شیمیایی خورنده مقاوم است.
اتصال تک گانه سرامیکی
اتصال بیرونی یک الکترود که به عنوان پل نمکی نیز شناخته می شود، جزء ضروری ترین بخش های مدار الکتریکی یک الکترود شیمیایی می باشد. حرکت یون ها باید از طریق اتصال برای خواندن مقادیر ثابت الکتریکی جریان یابد. رفرنس بیرونی در این الکترود دارای یک فریت سرامیکی است. این اتصال سرامیکی منفرد دارای سرعت جریان 15-20 میکرولیتر در ساعت است.
کانکتور BNC
در طراحی پروب HI3230B از یک کانکتور BNC استفاده شده است. این نوع کانکتور به عنوان یک درگاه بین المللی شناخته می شود و می توان از آن در هر pH متری که دارای ورودی پروب BNC مادگی است استفاده کرد.
انواع دیگر کانکتورها عبارتند از DIN، نوع پیچی، نوع T و 3.5 میلی متری. این نوع کانکتورها معمولاً برای نوع خاصی از دستگاه ها به صورت اختصاصی استفاده می شوند و قابل تعویض نیستند.
جدول مشخصات فنی الکترود ORP سنسور سوزنی هانا HANNA HI3230B
|
جدول مشخصات فنی پروب الکترود ORP مدل HANNA HI3230B
|
|
توضیحات
|
gel-filled, combination ORP electrode w/ platinum contact
|
|
رفرنس
|
single, Ag/AgCl
|
|
نوع اتصال و نرخ فلو
|
ceramic, single
|
|
الکترولیت
|
gel
|
|
ماکزیمم فشار
|
2 bar
|
|
بازه اندازه گیری
|
ORP: ±2000 mV
|
|
دمای کاری
|
-5 to 70°C (23 to 158°F)
|
|
جنس و نوک پروب
|
platinum pin
|
|
دمای سنسور
|
no
|
|
امپلی فایر
|
no
|
|
جنس بدنه
|
PEI
|
|
کابل
|
coaxial; 1 m (3.3’)
|
|
موارد استفاده
|
municipal water, quality control
|
|
درگاه ارتباطی
|
BNC
|
