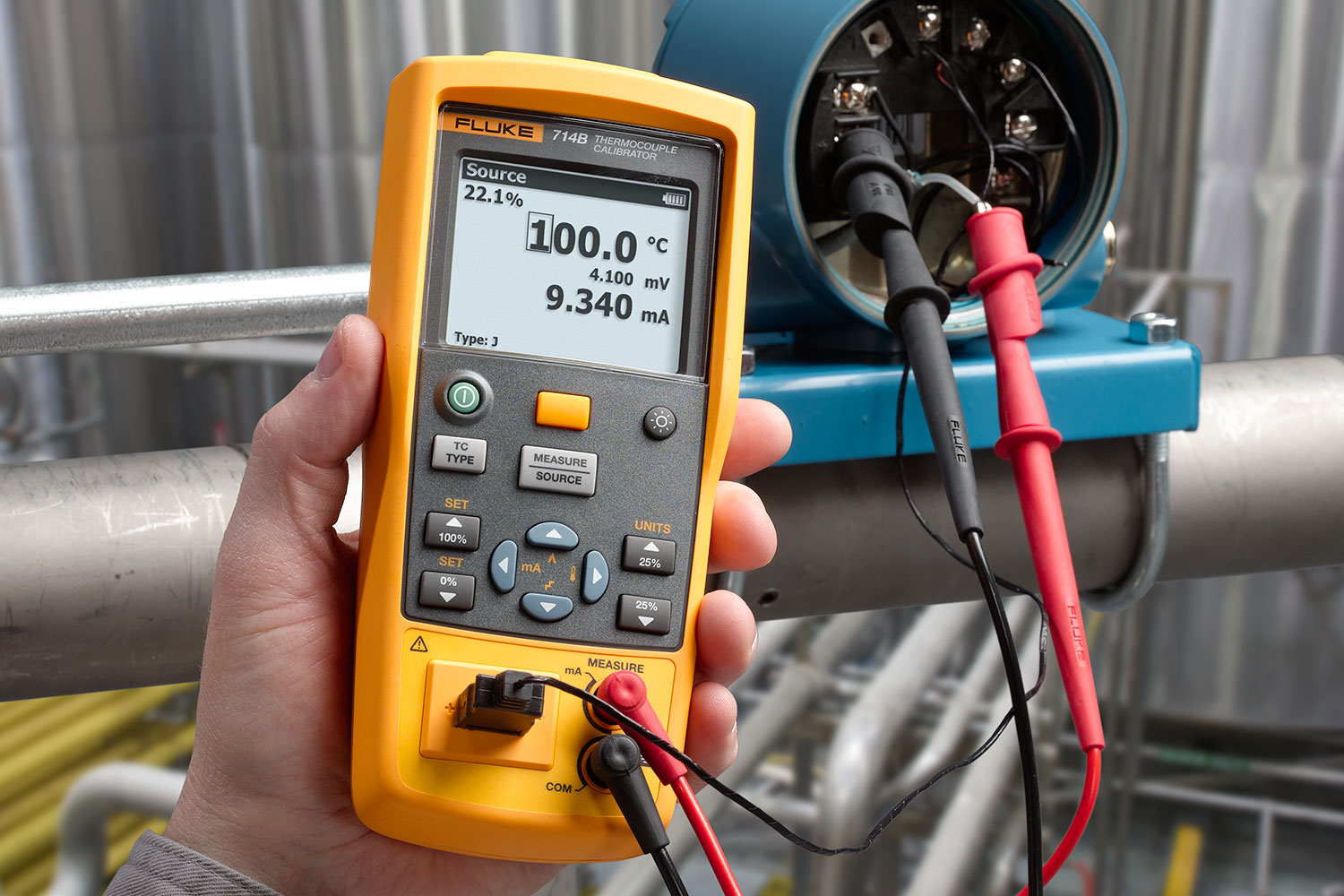

کالیبراتور ترموکوپل دار دما برند فلوک مدل FLUKE 714B
کالیبراتور ترموکوپل دار فلوک FLUKE 714B برای افرادی که به صورت حرفه ایی کالیبراسیون دما را انجام می دهند و به دقت بسیار بالا ، استفاده آسان، عملکرد اختصاصی برای کالیبراسیون دمایی ترموکوپل نیاز دارند، ایده آل می باشد.
کالیبراتور ترموکوپلی فلوک 714B ، از 17 ترموکوپل استاندارد E, N, J, K, T, B, R, S, L, U, C, BP, XK, G, D, P, M ، که برای استفاده میتوانید مد اندازه گیری را انتخاب و با فشردن دکمه TC TYPE در حالت اندازه گیری دما با ترموکوپل قرار بگیرید و در صورت فشردن مجدد میتوانید هر کدام از 17 مدل ترموکوپل یا mV را انتخاب کنید.
دستگاه قابلیت انتخاب مدهای Step و Ramp جهت تست سریع نقاط با محدوده خطی در حالت سورس را دارد. این مورد فقط در حالت سورس وجود دارد.
شما قبل از استفاده از توابع رمپ و پله یا تبدیل mA/temperature باید مقادیر 0% و 100% برای پارمترهای خروجی تنظیم شوند. این ویژگی نیز در حالت سورس قابل انجام است.
ترموکوپل ها دارای سرعت پاسخ دهی خوبی بدلیل ثابت زمانی کوچک می باشند. از معایب ترموکوپل ها، غیر خطی بودن، تماسی بودن (در معرض اغتشاش و شوک و ...)، دقت متوسط را می توان نام برد. جهت استفاده ترموکوپل در مکان هایی که لرزش یا ضربه وجود دارد برای محافظت از سنسور از روکشی بنام ترموول یا غلاف استفاده می شود که باعث کاهش سرعت پاسخگویی می شود.
کالیبراتور ترموکوپل دار فلوک FLUKE 714B ساخت کمپانی فلوک امریکا می باشد که به مدت یک سال گارانتی و سه سال خدمات پس از فروش ارائه می شود.
ویژگی های کالیبراتور ترموکوپلی دما FLUKE 714B
- دارای قابلیت اندازه گیری و شبیه سازی 17 مدل ترموکوپل و میلی ولت متر
- دارای دو ورودی و صفحه نمایش دارای نور پس زمینه برای پردازش و اندازه گیری آسان
- تنظیم سورس 0 تا 100 درصد پارامترهای خروجی برای بررسی سریع خطی 25 درصد
- توابع رمپ و پله در مدهای سورس و اندازه گیری
- ورودی و خروجی انواع ترموکوپل و mV با محدوده -10 mV تا 75 mV ، ورودی اندازه گیری mA
- دارای کانال ایزوله شده جهت اندازه گیری 4-20 mA
- کالیبراتور پرتابل و قابل حمل با پایه نگهدارنده و کار با باتری
- تنظیم سورس در 0% و 100% برای تست خطی سریع 25%
- رمپ خطی و 25% رمپ خودکار پله در حالت 0% تا 100%
- ذخیره خودکار آخرین تنظیمات
- قابلیت تنظیم واحد دما °C یا °F
- شبیه سازی دما در مد سورس و اندازه گیری دما در مد اندازه گیری
- نور پس زمینه خودکار ، خاموش شدن خودکار و کنتراست قابل تنظیم صفحه نمایش

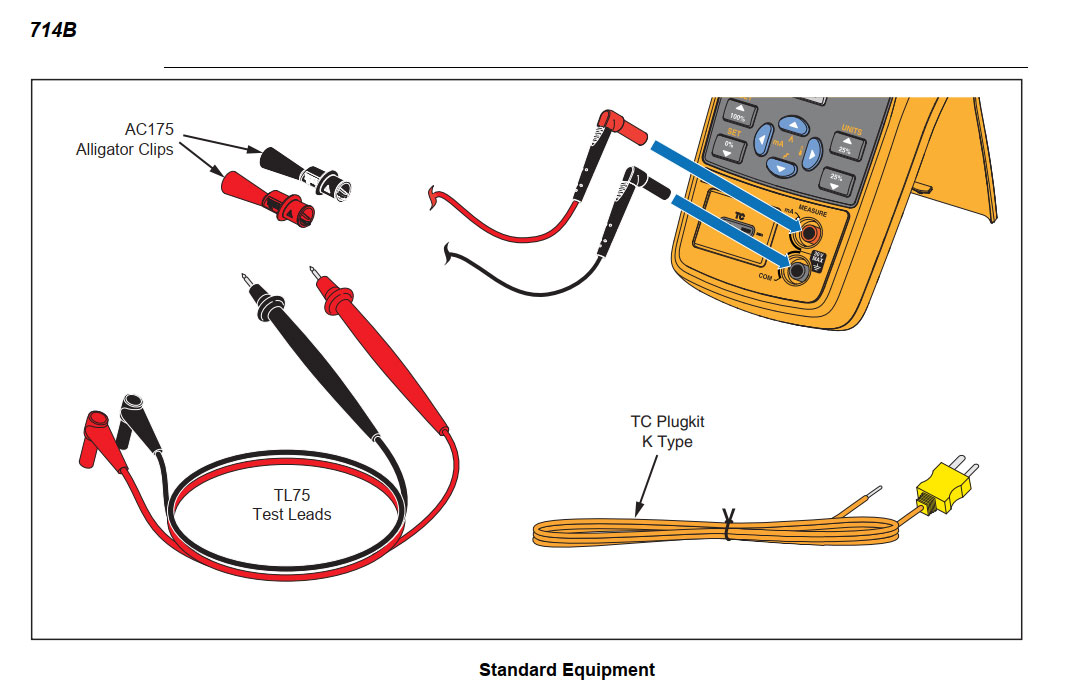

تجهیزات همراه سفارش :
• AC175 alligator clips (1 set)
• TL75 test leads (1 set)
• TC Cap for TC hole
• Mini standard TC plugs (with 80cm TC wire)
package (Including Type K)
• 4 AA alkaline batteries
• Magnet Strap TPAK
• 712B/714B Safety Sheet
• 714B Quick Reference Guide
• 714B Users Manual (available on Fluke’s website)
این دستگاه کالیبراتور با دقت بسیار بالا و استفاده آسان توسط کمپانی فلوک آمریکا ساخته شده است، دسترسی به کلیدها روی دستگاه راحت و کاربرپسند است، با فشردن هر کلید میتوانید به قابلیت مورد نظر وارد شوید و برای حرکت در منوها از کلیدهای پیمایش استفاده کنید. بعضی از قابلیت های دستگاه نیاز به فشردن همزمان کلید SHIFT را دارند که همه این موارد در فایل راهنمای کاربری دستگاه توضیح داده شده اند. فایل کاتالوگ را از بخش پایین همین صفحه میتوانید دانلودکنید. قبل و یا بعد از خرید هر دستگاهی پیشنهاد میشود فابل های کاتالوگ و راهنماهای کاربری را دانلود و مطالعه کنید . در صورتی که هر کدم از دستگاه های مورد نظر شما ، فایل های کاتالوگ و راهنمای کاربری نداشتند میتوانید با ما تماس گرفته تا فابل ها ابتدا برای شما ارسال شود سپس در سایت نیز برای سایر کاربران درج شود.
تذکر : ولتاژ ورودی به دستگاه هیچگاه نباید بیشتر از 30 ولت شود و همچنین دستگاه را زمان اندازه گیری mA در میدان های مغناطیسی قوی قرار ندهید و از ورود آب به دستگاه میتواند در عملکرد آن اختلال ایجاد کند.
| مشخصات عمومی |
| بیشترین ولتاژ اعمالی با دستگاه در اتصالات ترمینال ها |
30 V |
| دمای عملیاتی |
-10°C to 50°C |
| ذخیره سازی دما |
-30°C to 60°C |
| ارتفاع کاری |
2,000 m |
| ارتفاع ذخیره سازی |
12,000 m |
| رطوبت نسبی (% RH operating without condensation) |
Non condensing
90% (10°C to 30°C)
75% (30°C to 40°C)
45% (40°C to 50°C)
(Without condensation) |
| کلاس ویبریشن |
MIL-T-28800E, Class 2 |
| Drop text requirements |
1 m |
| رتبه بندی کلاس حفاظتی IP |
IEC 60529: IP52 |
| میدان الکترومغناطیس محیط |
IEC 61326-1, Portable |
| ایمنی |
IEC 61010-1, Max 30 V to earth, Pollution Degree 2 |
| منبع تغذیه |
4 AA NEDA 1.5A IEC LR6 batteries |
| ابعاد (H x W x L) |
52.5 x 84 x 188.5 mm |
| وزن |
515 g |
| DC mA در مد اندازه گیری |
| محدوده |
رزولوشن |
دقت (% of reading + counts) |
| 0-24 mA |
0.001 mA |
0.010% + 2 μA |
| ضریب دمایی |
±(0.002% of reading + 0.002% of range) /°C (< 18°C or > 28°C) |
| Millivolt در مد اندازه گیری و سورس |
| محدوده |
رزولوشن |
دقت (% of reading +counts) |
| -10 mV to 75 mV |
0.01 mV |
0.015% + 10 μA |
| ضریب دمایی |
±(0.002% of reading + 0.002% of range) /°C (< 18°C or > 28°C) |
| ورودی و خروجی ترموکوپل |
| TC Type |
Range (°C) |
Measure (°C) |
Source (°C) |
| 1 year |
2 year |
1 year |
2 year |
| E |
-250 to 200°C |
1.3 |
2.0 |
0.6 |
0.9 |
| -200 to -100°C |
0.5 |
0.8 |
0.3 |
0.4 |
| -100 to 600°C |
0.3 |
0.4 |
0.3 |
0.4 |
| 600 to 1000°C |
0.4 |
0.6 |
0.2 |
0.3 |
| N |
-200 to -100°C |
1.0 |
1.5 |
0.6 |
0.9 |
| -100 to 900°C |
0.5 |
0.8 |
0.5 |
0.8 |
| 900 to 1300°C |
0.6 |
0.9 |
0.3 |
0.4 |
| J |
-210 to -100°C |
0.6 |
0.9 |
0.3 |
0.4 |
| -100 to 800°C |
0.3 |
0.4 |
0.2 |
0.3 |
| 800 to 1200°C |
0.5 |
0.8 |
0.3 |
0.3 |
| K |
-200 to -100°C |
0.7 |
1.0 |
0.4 |
0.6 |
| -100 to 400°C |
0.3 |
0.4 |
0.3 |
0.4 |
| 400 to 1200°C |
0.5 |
0.8 |
0.3 |
0.4 |
| 1200 to 1372°C |
0.7 |
1.0 |
0.3 |
0.4 |
| T |
-250 to -200°C |
1.7 |
2.5 |
0.9 |
1.4 |
| -200 to 0°C |
0.6 |
0.9 |
0.4 |
0.6 |
| 0 to 400°C |
0.3 |
0.4 |
0.3 |
0.4 |
| B |
600 to 800°C |
1.3 |
2.0 |
1.0 |
1.5 |
| 800 to 1000°C |
1.0 |
1.5 |
0.8 |
1.2 |
| 1000 to 1820°C |
0.9 |
1.3 |
0.8 |
1.2 |
| R |
-20 to 0°C |
2.3 |
2.8 |
1.2 |
1.8 |
| 0 to 100°C |
1.5 |
2.2 |
1.1 |
1.7 |
| 100 to 1767°C |
1.0 |
1.5 |
0.9 |
1.4 |
| S |
-20 to 0°C |
2.3 |
2.8 |
1.2 |
1.8 |
| 0 to 200°C |
1.5 |
2.1 |
1.1 |
1.7 |
| 200 to 1400°C |
0.9 |
1.4 |
0.9 |
1.4 |
| 1400 to 1767°C |
1.1 |
1.7 |
1.0 |
1.5 |
| C |
0 to 800°C |
0.6 |
0.9 |
0.6 |
0.9 |
| 800 to 1200°C |
0.8 |
1.2 |
0.7 |
1.0 |
| 1200 to 1800°C |
1.1 |
1.6 |
0.9 |
1.4 |
| 1800 to 2316°C |
2.0 |
3.0 |
1.3 |
2.0 |
| L |
-200 to -100°C |
0.6 |
0.9 |
0.3 |
0.4 |
| -100 to 800°C |
0.3 |
0.4 |
0.2 |
0.3 |
| 800 to 900°C |
0.5 |
0.8 |
0.2 |
0.3 |
| U |
-200 to 0°C |
0.6 |
0.9 |
0.4 |
0.6 |
| 0 to 600°C |
0.3 |
0.4 |
0.3 |
0.4 |
| BP |
0 to 1000°C |
1.0 |
1.5 |
0.4 |
0.6 |
| 1000 to 2000°C |
1.6 |
2.4 |
0.6 |
0.9 |
| 2000 to 2500°C |
2.0 |
3.0 |
0.8 |
1.2 |
| XK |
-200 to 300°C |
0.2 |
0.3 |
0.2 |
0.5 |
| 300 to 800°C |
0.4 |
0.6 |
0.3 |
0.6 |
| G |
100 to 300°C |
1.6 |
2.4 |
1.2 |
1.8 |
| 300 to 1500°C |
1.0 |
1.5 |
1.0 |
1.5 |
| 1500 to 2320°C |
2.0 |
3.0 |
1.6 |
2.4 |
| D |
0 to 300°C |
1.6 |
2.4 |
1.2 |
1.8 |
| 300 to 1500°C |
1.0 |
1.5 |
1.0 |
1.5 |
| 1500 to 2315°C |
2.0 |
3.0 |
1.6 |
2.4 |
| P |
0 to 1000°C |
1.6 |
2.4 |
0.6 |
0.9 |
| 1000 to 1395°C |
2.0 |
3.0 |
0.8 |
1.2 |
| M |
-50 to 100°C |
1.0 |
1.5 |
0.4 |
0.6 |
| 100 to 1000°C |
1.6 |
2.4 |
0.6 |
0.9 |
| 1000 to 1410°C |
2.0 |
3.0 |
0.8 |
1.2 |

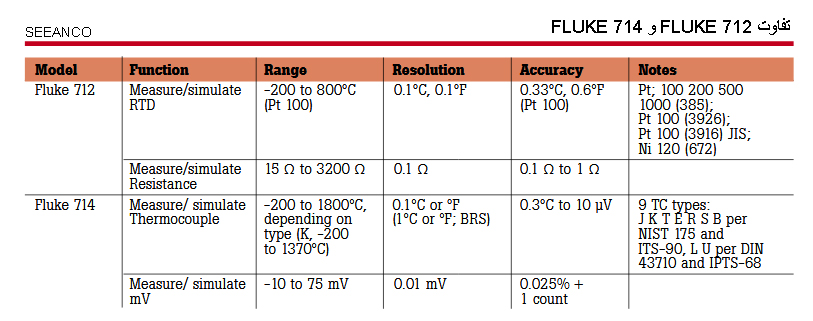

دستگاه مشابه این مورد، کالیبراتور FLUKE 712B است که ترموکوپلی نیست و دما را با سنسورهای RTD اندازه گیری میکند. تفاوت این دو کالیبراتور در تصویر زیر مشخص است :

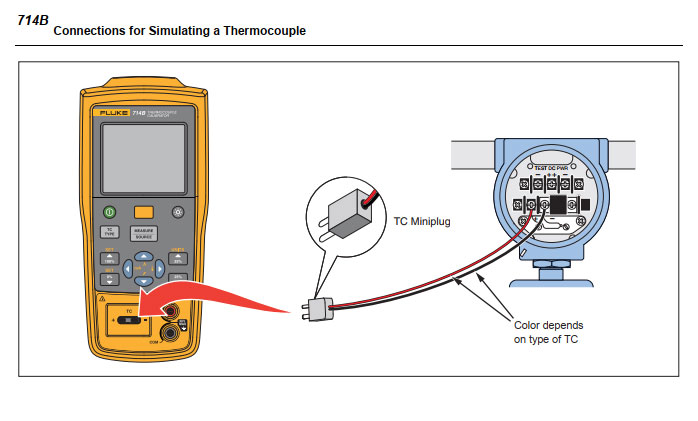

اتصال ترموکوپل :
فایل های کاتالوگ و راهنمای کاربری را از لینک های زیر دریافت کنید . و در صورت هرگونه سوال در مورد دستگاه مشخصات فنی، قیمت و روش های خرید با ما تماس بگیرید.
