پی ال سی زیمنس مدل SIMATIC S7 CPU 1513-1 PN

جدیدترین ها
محصولات زیمنس آلمان
پی ال سی  CPU 1513-1 PN :یک پردازنده قدرتمند: پردازشگر زمان اجرای فرمان تا 40 نانو ثانیه در هر دستورالعمل باینری به دست می آید : یک حافظه کاری بزرگ: 300 کیلوبایت برای برنامه، 1.5 مگابایت برای داده .کارت حافظه سیماتیک به عنوان حافظه بار؛ اجازه می دهد توابع اضافی مانند datalog و آرشیو در آن ذخیره سازی شود . قابلیت انعطاف پذیری: پیکربندی تک لایه با حداکثر 32 ماژول (31 ماژول+CPU )
تماس بگیرید

توضیحات محصول

پی ال سی زیمنس مدل SIMATIC S7 CPU 1513-1 PN

پی ال سی (plc) های زیمنس مدل siematic s7 cpu 1500    قدرتمند ترین و پیشرفته ترین سری پی ال سی های s7  می باشد که با طیف وسیعی از قابلیت ها می توان برای انواع برنامه های کاربردی اتوماسیون در اتوماسیون اتوماتیک، بالاترین عملکرد با قابلیت استفاده عالی را ایجاد نماید . CPU های این مدل از پی ال سی S7  سری ۱۵۰۰ مجهز به صفحه نمایش میباشند.این سری از پی ال سی زیمنس مدل SIMATIC S7 CPU 1513-1 PN با عملکرد های رتبه بندی شده برای برای طیف گسترده برنامه ها و نیاز های مختلف طراحی شده که این محصول و دیگر تجهیزات مرتبط با اتوماسیون صنعتی  و ابزار دقیق با بهره گیری از بهترین قطعات در ساخت به پشتوانه برند معتبر company siemens در فروشگاه آنلاین سیان شاپ همراه با گارانتی معتبر و خدمات پس از فروش عرضه می شوند.





ویژگی های فنی  پی ال سی زیمنس مدل SIMATIC S7 CPU 1513-1 PN

CPU 1513-1 PN در محدوده محصول S7-1500 Controller برای برنامه های کاربردی با شرایط متوسط ​​برای برنامه / ذخیره سازی داده هاسرعت پردازش متوسط ​​و بالا برای حسابهای باینری و شناور نقطه –ممیز شناور(floating-point arithmetic) به عنوان کنترل کننده مرکزی در خطوط تولید باورودی و خروجی های  مرکزی و توزیع شده مورد استفاده قرار می گیرد

رابط PROFINET IO IRT با سوئیچ 2 پورت

PROFINET IO کنترل کننده برای عامل ورودی و خروجی های توزیع شده در PROFINET

دستگاه PROFINET I- برای اتصال CPU به عنوان یک دستگاه هوشمند PROFINET تحت کنترل کننده سیماتیک  یا غیرمیزان  PROFINET IO

OPC UA سرور و کاربر به عنوان گزینه زمان اجرا برای اتصال آسان SIMATIC S7-1500 به دستگاه های شخص ثالث / سیستم با توابع :

  • دسترسی OPC UA به داده ها
  • OPC UA امنیت
  • OPC UA روش تماس
  • پشتیبانی از OPC UA مشخصات هماهنگ.
  • حالت مرکزی و توزیع شده همگام
  • ویژگی های یکپارچه کنترل حرکت برای کنترل محورهای سرعت و موقعیت، پشتیبانی از رمزگذار های خارجی، و پروب ها
  • وب سرور مجتمع برای تشخیص با گزینه ای برای ایجاد صفحات وب تعریف شده توسط کاربر
  • توجه داشته باشید که کارت حافظه سیماتیک مورد نیاز برای بهره برداری از CPUمی باشد

کاربرد

پی ال سی CPU 1513-1 PN پردازنده با برنامه متوسط ​​و حافظه داده برای برنامه های کاربردی است که همچنین شامل ساختارهای توزیع خودکار در کنار ورودی و خروجی های  مرکزی است. این می تواند به عنوان یک کنترل کننده PROFINET IO یا به عنوان اطلاعات توزیع شده (PROFINET I-Device) استفاده شود. رابط یکپارچه PROFINET IO IRT به عنوان سوئیچ 2 پورت طراحی شده است تا یک توپولوژی خطی در سیستم نصب شود. علاوه بر این، CPU ویژگی های کنترل جامع و همچنین قابلیت اتصال به درایو ها را از طریق بلوک های استاندارد باز شده PLC ارائه می دهد.

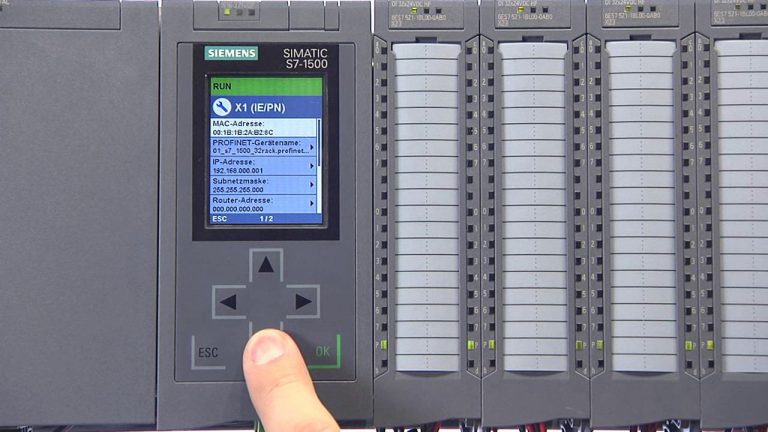

plc s7 1500



ساختار طراحی شده و ویژگی های CPU 1513-1 PN:

  • یک پردازنده قدرتمند:
    پردازشگر زمان اجرای فرمان تا 40 نانو ثانیه در هر دستورالعمل باینری به دست می آید.
  • یک حافظه کاری بزرگ:
    300 کیلوبایت برای برنامه، 1.5 مگابایت برای داده
  • کارت حافظه سیماتیک به عنوان حافظه بار؛
    اجازه می دهد توابع اضافی مانند datalog و آرشیو در آن ذخیره سازی شود .
  • قابلیت انعطاف پذیری:
    پیکربندی تک لایه با حداکثر 32 ماژول (31 ماژول(CPU +
  • نمایش با توابع برای:
    نمایش اطلاعات جامع نظیر آدرس آی پی رابط کاربری یکپارچه، نام ایستگاه، تعیین سطح بالاتر، تعیین محل، و غیره
    نمایش و تایید پیام های تشخیصی و کاربر
    نمایش اطلاعات ماژول
    نمایش تنظیمات صفحه نمایش
    نمایش آرم قابل تعریف کاربر
    تنظیم آدرس های IP
    تنظیم تاریخ و زمان
    انتخاب حالت عملیاتی
    بازنشانی CPU به تنظیمات کارخانه
    پشتیبان گیری و بازگرداندن پروژه
    غیر فعال کردن / فعال کردن صفحه نمایش
    فعال کردن سطح حفاظت
  • رابط PROFINET IO IRT برای اتصال ورودی خروجی های توزیع شده از طریق PROFINET

 جدول مشخصات عمومی  پی ال سی CPU 1513-1 PN  SIMATIC S7-1500

CPU 1513-1 PN  SIMATIC S7-1500
نسخه نرم افزار V2.6
بسته برنامه نویسی

 STEP 7 TIA Portal configurable/integrated as of version

V15.1 (FW V2.6) / V15 (FW V2.5) or higher; with older TIA Portal versions configurable as 6ES7513-1AL01-0AB0

منبع تغذیه 24 ولت DC
توان مصرفی 5.7W
توان تغذیه ورودی از backplane bus 10 W
قطر صفحه نمایش 3.45cm
حافظه کاری 300 KB (for program) 1.5 Mbyte (for data)
تعداد شکاف برای حافظه جانبی 1
پشتیبانی از ظرفیت حافظه جانبی 32 Gbyte
زمان پردازش پردازنده
برای عملیات بیت،    40  نانو ثانیه
برای عملیات کلمه،    48  نانو ثانیه
برای ارقام نقطه ثابت،    64  نانو ثانیه
برای حساب حسابی شناور،    256  نانو ثانیه
ابعاد عرض  35 میلیمتر
ارتفاع 147 میلیمتر
عمق   129 میلیمتر

وزن

وزن تقریبی 405 گرم
