توضیحات محصول

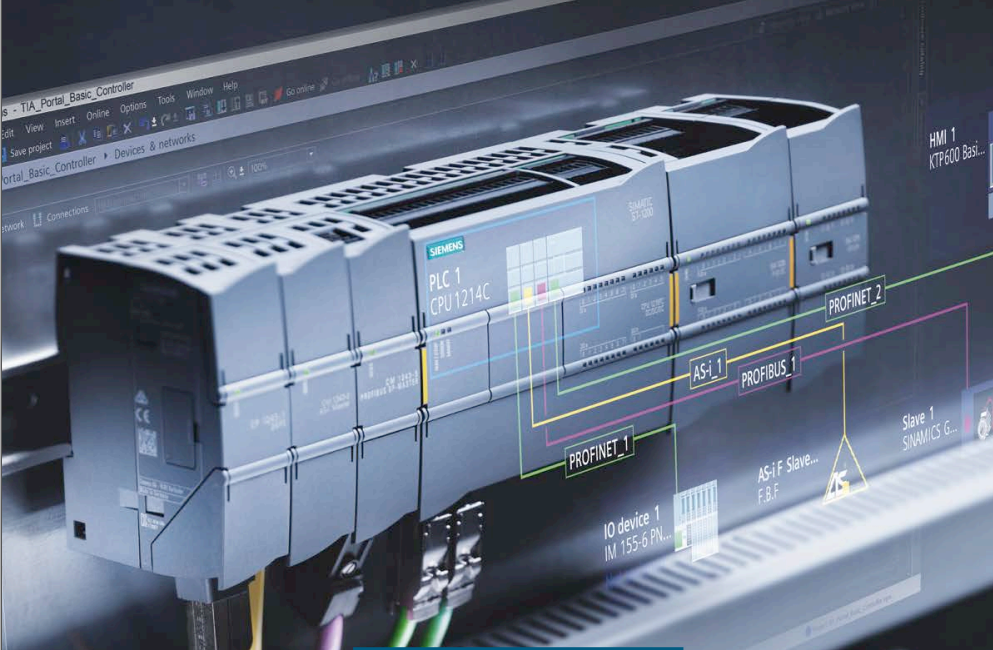

پی ال سی زیمنس مدل (simatic s7-1200( 1217C
پی ال سی PLC کمپانی زیمنس مدل PLC siemens simatic s7 1217C یکی از کنترل کنندهای منطقی و قابل برنامه ریزی کمپانی معروف زیمنس از خانواده S7-1200 است که قابلیت کنترل تجهیزات مکانیکی کارخانجات و صنایع را به کمک برنامه های منطقی و از پیش طراحی شده برای شما فراهم می کند. . این ویژگی ها بوجود آورنده ی ارتباطی ساده و راه هایی کار آمد برای وظایف تکنولوژی بوده که کاملا متناسب با نیازمندی های اتوماسیون انفرادی در طیف وسیعی کاربرد دارند . انواع پی ال سی های زیمنس خانواده SIMATIC S7-1200 که 5 پردازنده نیز برای موجود است با عملکرد های رتبه بندی شده برای برای طیف گسترده برنامه های مختلف که Cpu های استاندارد شامل (CPU 1214C, CPU 1212C, CPU 1211C , CPU 1217C, CPU 1215C) هر یک از این موارد ممکن است مطابق با نیاز دستگاه گسترش یابد. پردازنده های S7-1200 را می توان با سه ماژول ارتباطی (CM) و هشت مدول سیگنال (SM) گسترش داد.و دیگر تجهیزات مرتبط با اتوماسیون صنعتی و ابزار دقیق با بهره گیری از بهترین قطعات در ساخت به پشتوانه برند معتبر company siemens در فروشگاه آنلاین سیان شاپ همراه با گارانتی معتبر و خدمات پس از فروش عرضه می شوند.
خصوصیات فنی پی ال سی زیمنس مدل simatic s7 1200 -1217 C
Cpu 1217C,آخرین مدل از سری plc های simatic s7 1200 می باشد که با قیمتی مناسب و به صرفه و ترکیبی از ساختار کامپکت به همراه ابعاد بسیار کوچک و دستورالعمل های گسترده و قدرت مند این PLC یعنی SIMATIC S7-1200 را به یک محصول بی نظیر تبدیل نموده است. نکته ی بسیار مهم دیگر در مورد PLC S7 1200 SIEMENS مانیتورینگ بودن برنامه در محیط نرم افزار STEP7 Basic و در قالب برنامه ی WinCC Basic است بصورتیکه مدت زمان روند طراحی به میزان قابل توجهی کاهش پیدا می کند.
مشخصات ساختاری : دارای : CPU 1217C
- منبع جریان بار/24ولت مجتمع کد شده
- برای اتصال مستقیم سنسورها و رمزگذار ها با جریان خروجی 400 میلی آمپر، می توان آن را نیز به عنوان منبع تغذیه بار استفاده کرد.
- ورودی دیجیتال یکپارچه 14 ، از جمله:
- 10 ورودی یکپارچه دیجیتال 24 ولت DC (جریان غرق فعلی / منبع جریان (IEC جریان 1).
- DC ورودی دیجیتال 1.5 ولت 4
- خروجی دیجیتال یکپارچه 10 از جمله
- DC خروجی یکپارچه دیجیتال 24 ولت 6
- V DC 1.5 دیجیتال یکپارچه خروجی.4
- ورودی آنالوگ یکپارچه ولت 0 ... 102.
- خروجی های یکپارچه آنالوگ 0 ... 20 میلی آمپر2
- خروجی پالس (PTO) با فرکانس تا 1 مگاهرتز. 4
- خروجی های مدولاسیون پهنای پالس (PWM) با فرکانس تا 100 کیلو هرتز.
- اینترفیس اترنت یکپارچه بومی 2. )TCP / IP، ISO-on-TCP)
- 6 شمارنده سریع (حداکثر 1 مگاهرتز)، با ورودی های فعال و بازنشانی پارامتریک، می توانند به طور همزمان به عنوان شمارنده های بالا و پایین با 2 ورودی جداگانه یا برای اتصال رمزگذاران افزایشی استفاده شوند.
- توسعه توسط رابط های ارتباطی اضافی، به عنوان مثال RS 485، RS 232، PROFIBUS.
- گسترش توسط سیگنال های آنالوگ یا دیجیتال به طور مستقیم بر روی CPU از طریق صفحه سیگنال (با حفظ ابعاد نصب CPU).
- گسترش توسط طیف گسترده ای از سیگنال ورودی و خروجی دیجیتال از طریق ماژول های سیگنال.
- گسترش حافظه اختیاری (سیماتیک کارت حافظه )
- کنترل PLCopen مطابق با حرکت برای حرکات ساده.
- کنترل کننده PID با قابلیت تنظیم خودکار.
- ساعت واقعی یکپارچه
- حفاظت از رمز عبور
- ورودی وقفه:
برای پاسخ بسیار سریع به لبه های افزایش یا سقوط سیگنال های فرایند.
- وقفه زمان
- ورودی وقفه
- قابلیت های کتابخانه
- عیب یابی آنلاین / آفلاین
- پایانه های قابل جابجایی در تمام ماژول ها.
- شبیه ساز (اختیاری):
برای شبیه سازی ورودی های یکپارچه و برای آزمایش برنامه کاربر.
برنامه نویسی
توسط بسته نرم افزاری پایه STEP 7 مجاز به دسترسی می باشید .
برنامه نویسی تمام کنترل کننده های S7-1200 و ورودی وخروجی های مربوطه.
جدول مشخصات فنی پی ال سی زیمنس SIMATIC S7-1200-1217C
| SIMATIC S7-1200، CPU 1215 C |
| نوع محصول |
CPU 1215C simatic s71200 |
| نسخه نرم افزار |
V4.2 |
| بسته برنامه نویسی |
STEP 7 V14 or higher |
| منبع تغذیه |
24 ولت DC |
| توان |
14 و 12 وات |
| حافظه کاری |
125 کیلوبایت |
| قابلیت حافظه جانبی |
Mb 4 - simatic memory card |
| کانال های ورودی دیجیتال |
14 |
| کانال های ورودی آنالوگ |
2 |
| کانال های خروجی دیجیتال |
10 |
| کانال های خروجی آنالوگ |
2 |
| زمان پردازش پردازنده |
| برای عملیات بیت، |
0.08 میکرو ثانیه |
| برای عملیات کلمه، |
1.7 میکروثانیه |
| برای حساب حسابی شناور، |
2.3 میکروثانیه |
| ابعاد |
عرض 130 میلیمتر |
| ارتفاع 100 میلیمتر |
| عمق 75 میلیمتر |
| وزن |
وزن تقریبی 500 گرم |
